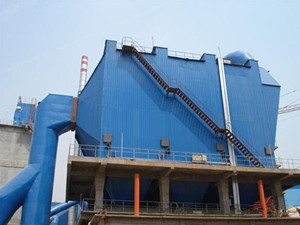

华康中天烘干机专用静电除尘器是应用在水泥厂回转窑式烘干机配套的一种静电除尘设备。这种烘干机专用静电除尘器在结构和性能上比以前的CDLG静电除尘器有很大的提高和改进。通过河北省升级的鉴定并广泛的应用在水泥厂的除尘中，得到客户信赖。
烘干机静电除尘器的技术参数：
|
技术参数/电除尘器型式 |
CJHA1-2.31/6 CJHB1-2.31/6 |
CJHA2-4.62/12 CHJB2-4.62/12 |
CJHA3-6.04/12 CJHB3-6.04/12 |
CJHA4-6.93/18 CJHB4-6.93/18 |
|
电场有效断面积m 2 |
2.31 |
2×2.31=4.62 |
2×3.20=6.40 |
2×3.47=6.94 |
|
电场尺寸（长×宽×高）（mm） |
3946×2420×17589 |
7306×2120×17589 |
7606×2650×17615 |
8628×4450×17815 |
|
气体量（m 3 /h） |
10500 |
21000 |
26000 |
34000 |
|
电场风速m/S |
1.27 |
1.27 |
1.2 |
1.35 |
|
气体在电场停
|
5.54 |
6.46 |
7.07 |
6.03 |
|
通 道 宽
|
700 |
700/700 |
800/800 |
700/700 |
|
通 道 数（一电场/二电场）个 |
6 |
6/6 |
6/6 |
9/9 |
|
总有效收尘面积（m 2 ） |
79.2 |
158.4 |
181 |
237.6 |
|
电晕_型式每排根数 |
芒刺×1 |
芒刺×1 |
芒刺×1 |
芒刺×1 |
|
每电场电晕线有效长度 |
37.2 |
2×37.2 |
2×42.9 |
2×55.8 |
|
允许高含尘浓度（mg/m 3 nd） |
30 |
30 |
30 |
30 |
|
出口排放浓度（mg/m 3 nd） |
<150 |
<150 |
<150 |
<150 |
|
设计除尘效率（%） |
99.7 |
99.7 |
99.7 |
99.7 |
|
所配高压供电机组（一电场/二电场） |
CK型或GJX型- |
CK型或GJX型- |
CK型或GJX型- |
CK型或GJX型- |
|
电压×电流（KV×mA）（台） |
100×20 1 |
100×20/100×200 2 |
120×30/120×30 2 |
120×30/120×30 2 |
|
振打电机型号（台） |
B-0.5 0.5KW
|
B-0.5 0.5KW
|
B-0.5 0.5KW
|
B-0.5 0.5KW
|
|
卸灰阀尺寸（mm）及传动 （台） |
300×300JTC561 1 |
300×300JTC561 2 |
300×300YCJ561 2 |
300×300YCJ561 2 |
|
热风清扫装置通风机型式 |
T4-72
|
14-72 NO
|
14-72 NO 3A
|
14-72 NO 3A
|
|
电阻加热器型式（个） |
SRQ4-220V
|
SRQ4-220V
|
SRQ4-220V
|
SRQ4-220V
|
|
设备总重量（吨） |
9.85 |
19.85 |
20.83 |
28.19 |
|
备 注 |
适用于Ф15×12m烘干机（烘粘土、矿渣、铁粉、煤粉等） |
适用于Ф2.2×12m烘干机（烘干物料同左等） |
适用于Ф2.2×14m烘干机（烘干物料同左） |
适用于Ф2.4×18m或Ф2.8×18m烘干机（烘干物料同左） |
硅高压整流器的作用是将输入可控电压进行升压、整流，向电场输送直流高压。 除尘器本体为立式蜂窝方管道结构，多个并列的方管道为收尘_，方管道中心为电晕线。在电除尘器本体的阳_板（收尘_）和阴_线（电晕线）间施加负高压直流电压时，便在阳_板和阴_线间产生一种不均匀高压电场，当施加电压足够时，阴_线附近产生电晕放电，形成大量的电子和正负离子，当含尘烟气通过电场时，粉尘吸附离子或电子而荷电，荷电粉尘在电场力作用下，向异_移动，到达收尘_板（阳_板）的粉尘在电场力和粉尘粘力的作用下沉积在其上面，并向_板释放其电荷，收尘_板上的粉尘达到_厚度时，通过定时振打阳_板的方式或粉尘堆积后的自重自动剥离落于集灰斗内，经电动液压锁气门自动排出。 上述过程不断的进行，从而达到烟尘的净化。
