机械振打的袋式除尘器构造和工作原理

发布时间:2015/2/6 13:00:14
机械振打袋式除尘器是将顶部的振打传动通过摇杆、打棒和框架,在除尘器的中部摇晃的方法达到清灰的目的。它和顶部机械振打的袋式除尘器构造简单、故障少、维修容易等优点。
     机械振打袋式除尘器是将顶部的振打传动通过摇杆、打棒和框架,在除尘器的中部摇晃的方法达到清灰的目的。它和顶部机械振打的袋式除尘器构造简单、故障少、维修容易等优点。
构造及工作原理
    机械振打袋式除尘器主要是由振打清灰装置、布袋、过滤室、集尘箱、进出口风管等主要部分组成。

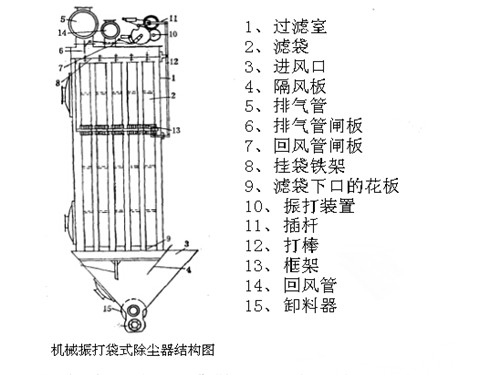

机械振打袋式除尘器结构图
    过滤室,华康中天_根据袋式除尘器的规格的不同,分成2-9个分室,每个分室内有14个除尘布袋,含尘气体由进风口进入,经过隔板,分别进入各袋室中滤袋中。气体经过布袋后,通过排气管排出。排气时,排气管阀门打开,回风管阀板关闭。气体的流动时靠排风和抽吸作用,除尘布袋的上口悬挂在挂袋的铁架上,呈封闭的状态。布袋的下口固定在花板上。
    含有粉尘的气体经过布袋后,气体中的粉尘大部分吸附在布袋的内表面上,有一笑部分的粉尘留在除尘布袋的缝隙中。根据_的振打周期,振打装置上的拉杆将排气管阀板关闭,回风管阀板打开,同时摇杆通过打棒带动框架前后摇dong,除尘布袋随着框架的摇动而摇动,布袋上附着的粉尘随着脱落,同时由于回风管闸板打开后,回风管内有一部分回风,还能将布袋纤维缝隙中的粉尘吹出,落入下部的集尘箱中,由卸灰阀排出。
各室的除尘布袋是轮流振动的,在其中的一室振打清灰时,含尘气体通过气体通过其他各室。因此每室的布袋虽然间歇的进行振打,但是整个除尘器却在连续的工作。在除尘器中还装有电热器,在气温低或气体的湿度大时使用。
机械振打清灰装置
     机械振打袋式除尘器的振打装置是由电动机、减速机、快速机、快速轴、打棒及框架等主要的零件组成。
     机械振打清灰装置由电动机带动,通过减速机、输出两根不同转速的轴,即快速轴和慢速轴。
     电动机转动时,两轴同时转动。慢速轴旋转时,轴上的凸轮也随之旋转。当凸轮上的凹槽转到偏心架的滚轮位置时,由于压砣的重力作用,滚轮落入凸轮的凹槽内,偏心架随着下降。此时摩擦轮与快速轴的摩擦轮接触,摩擦轮与偏心轴开始转动,使摇杆随着偏心轴的旋转前后摇动。以打棒轴为支点,打棒随着摇杆摇动而转动,同时使振打滤袋的框架摇动,直到偏心架上的滚轮全部脱离凸轮的凹槽为止。在振打的同时,凸轮本身两侧正好将两块压重铁顶部的滚轮压下,压重铁以其轴为支点,呈倾斜状态,推动两根拉杆,分别将回风闸板打开,将排气管闸板关闭,使该室与排风机出口管道相通,回风管引进一部分干净的气体,从袋外向袋内反吹,将布袋内壁和纤维间的粉尘吹落下来。直到偏心架上的滚轮全部脱离凸轮的凹槽时,因凸轮两侧的拨牙也也越过压重铁顶部的滚轮,借用压重铁自身的重力,使拉杆复位,将回风管闸阀关闭,停止回风。同时将排气管闸板打开,含尘气体进入该室,布袋继续除尘,这样完成一次振打清灰的过程。其他的各室也是按照这样的程序振打清灰,循环不止。
