家具厂布袋除尘器结构并不复杂，下面是详细介绍。

1、净气室

净气室主要是固定袋笼、滤袋及气路元件之用，制成全密闭形式。清灰时，压缩空气首_入净气室，在冲入各滤袋内部。顶部设有入孔检修门，安装和更换袋笼、滤袋。净气室内又分为若干个室，相互之间用内墙隔开，每室均设有提升阀，用以切换过滤气流，净气室的强度应能承受系统压力。

2、袋室

袋室设于净气室下部，主要由花板、隔墙、滤袋组成。花板的厚度一般不小于5mm并在加强后应能承受系统压力和滤袋积灰后的荷载。袋室的重要作用是容纳滤袋，形成一个过滤的空间，烟气的净化在这里进行。

3、灰斗

灰斗设在袋室下部，强度应能承受系统的压力及积灰的重力。灰斗又分为槽型、四菱型两种，灰斗除了堆积收下的粉尘外，由于内部空间较大，还作为下进气总管使用。气流中的粗颗粒首先在灰斗内靠重力分离沉降。四菱型灰斗下部出口设有翻板阀或回转卸料器等锁风设备，排灰由螺旋输送机或空气斜槽等完成。而槽型灰斗则内设螺旋输送机、拉链机或斜槽等，再通过翻板阀和回转下料器锁风。除单机布袋除尘器外，灰斗均应设有检修门。对黏性较大的粉尘宜在灰斗中部设捅料或清堵装置，处理易结露废气的布袋除尘器可设置加热器或振打器，并采用槽型灰斗，对于煤粉防爆采用四菱型灰斗。

4、反吹（吸）系统

反吹（吸）风系统包括反吹（吸）风机、反吹（吸）风管、气缸、电磁阀、测压装置、阀板及压缩空气管路等。

5、滤袋框架

滤袋框架是布袋除尘器的重要部件之一。脉冲式布袋除尘器的滤袋框架，也称袋笼或骨架；内滤反吹风布袋除尘器设防瘪环。滤袋框架的作用是支撑滤袋，使之在过滤及清灰状态下张紧并保持_形状，尽量减少受折损伤。脉冲布袋除尘器袋笼的纵向根数，因滤袋直径及材质的相异而有不同的要求。

6、压缩空气管路系统

压缩空气管路系统包括空气处理设备（即气源三联体：油雾器、滤水器、调压阀），电磁控制阀、气缸（控制提升阀）等。

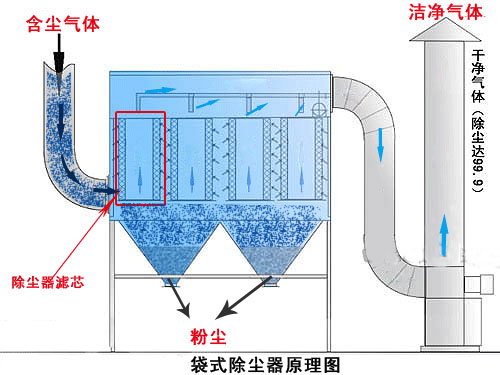

家具厂布袋除尘器工作原理：

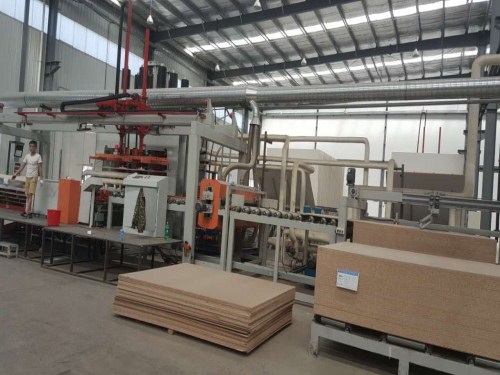

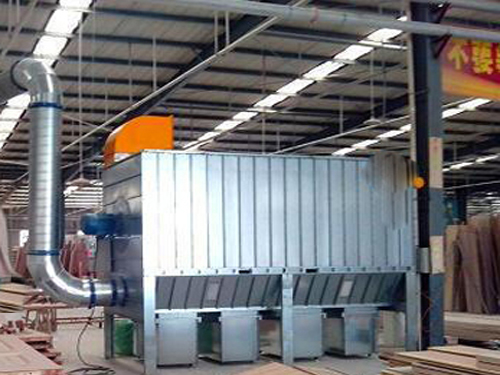

家具厂布袋除尘器使用案例：
